一、用途及適用范圍
本儀器是根據中華人民共和國標準GB/T 3146《苯類產品餾程測定法》所規定的要求設計制造的，適用于按GB/T 3146的測定方法測定苯類產品的餾程。

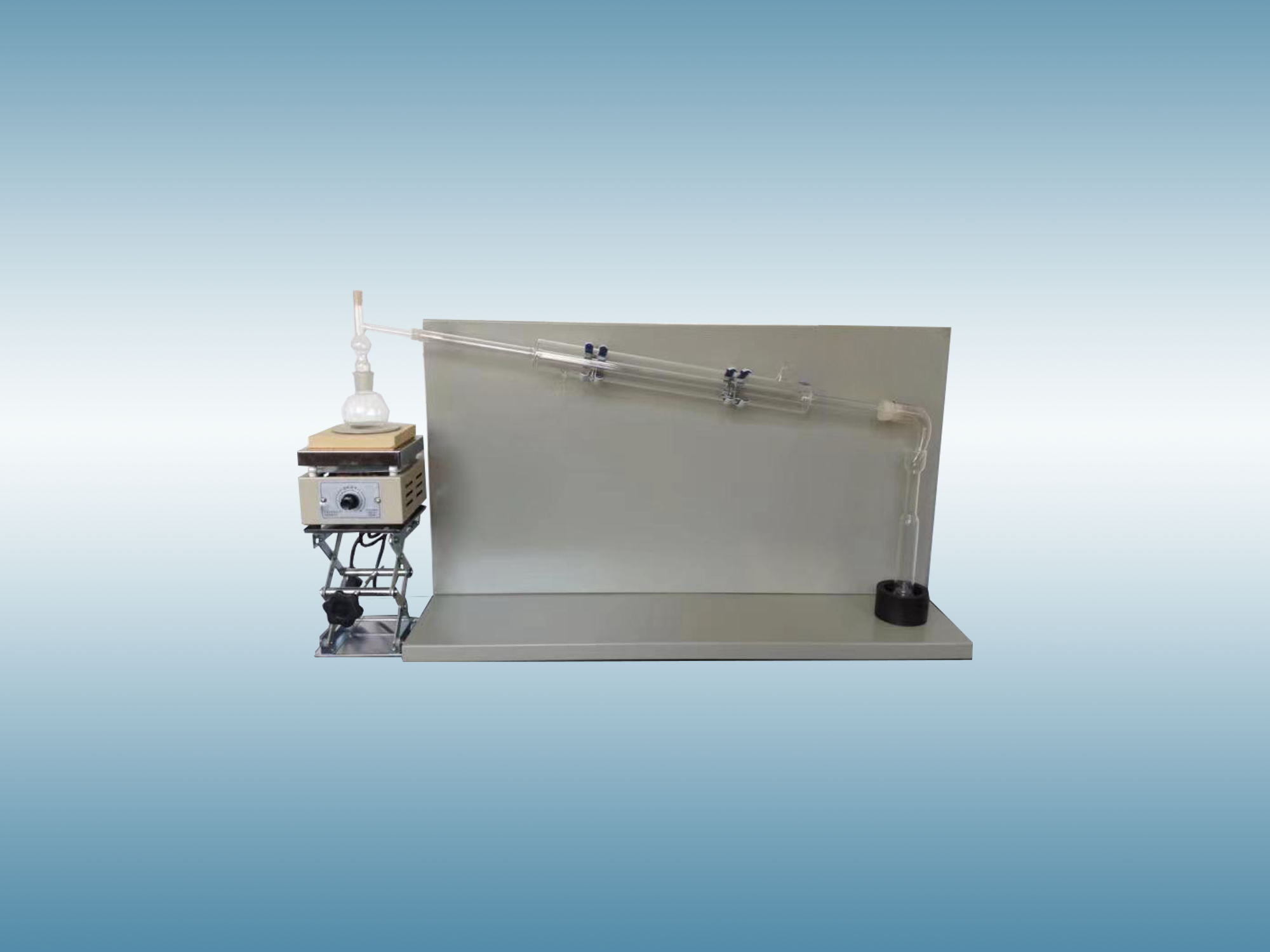

RP-3146苯類產品餾程測定器

一、用途及適用范圍

本儀器是根據中華人民共和國標準GB/T 3146《苯類產品餾程測定法》所規定的要求設計制造的，適用于按GB/T 3146的測定方法測定苯類產品的餾程。

二、主要技術規格與參數

1、工作電源：AC220V±10%，50Hz。

2、蒸餾燒瓶：用硬質玻璃制成，耐熱500℃以上。瓶體球直徑為Ф69㎜±1mm，瓶頸為Ф24㎜/29㎜的標準磨口。

3、單球分餾管：管的下部為標準Ф24㎜/29㎜標準磨口,中部球直徑為Ф30㎜±1mm，支管長120㎜±2mm，支管和瓶頸成84°±2°的角度。

4、溫度計：測試苯，用(70~90)℃，分度0.1℃溫度計；測試甲ben用(100~120)℃，分度0.1℃溫度計；測試C8H10用(125~150)℃，分度0.1℃溫度計。

5、冷凝裝置：冷凝管全長800mm，外包450mm的水冷卻管。另配牛角管和100毫升的異徑量筒。整套冷凝裝置由支架托起和固定。

6、加熱調溫器：由加熱電爐和可控硅調溫電路、箱殼組成，功率1000W/220V，加熱升溫速率可調。

7、環境溫度：(-10~+35)℃。

8、相對濕度：≤85%。

9、整機功耗：不大于1100W。

三、主要結構

本儀器由底板、冷凝管、升降臺、電爐及加熱調溫器組成,。

⑴ 升降臺：通過旋鈕調節電爐的高度。

⑵ 加熱爐：蒸餾加熱爐，功率1000W。

⑶ 單球分餾管：與蒸餾燒瓶與冷凝裝置連接。

⑷蒸餾燒瓶：試樣置于該燒瓶中。

⑸ 電氣控制箱：可控硅調溫的電加熱器，通過調節旋鈕控制加熱功率，電壓表指示加熱電壓的大小。

⑹ 冷凝裝置：蒸餾過程中對餾出氣體進行冷凝，該裝置有一個進水口，一個出水口，需要外接水源。

⑺ 冷凝裝置托架：冷凝裝置配套托架，按yi定的傾斜度托住冷凝裝置。

⑻牛角管：符合GB/3146標準的要求。

⑼異徑量筒：100ml，符合GB/3146標準的要求。
